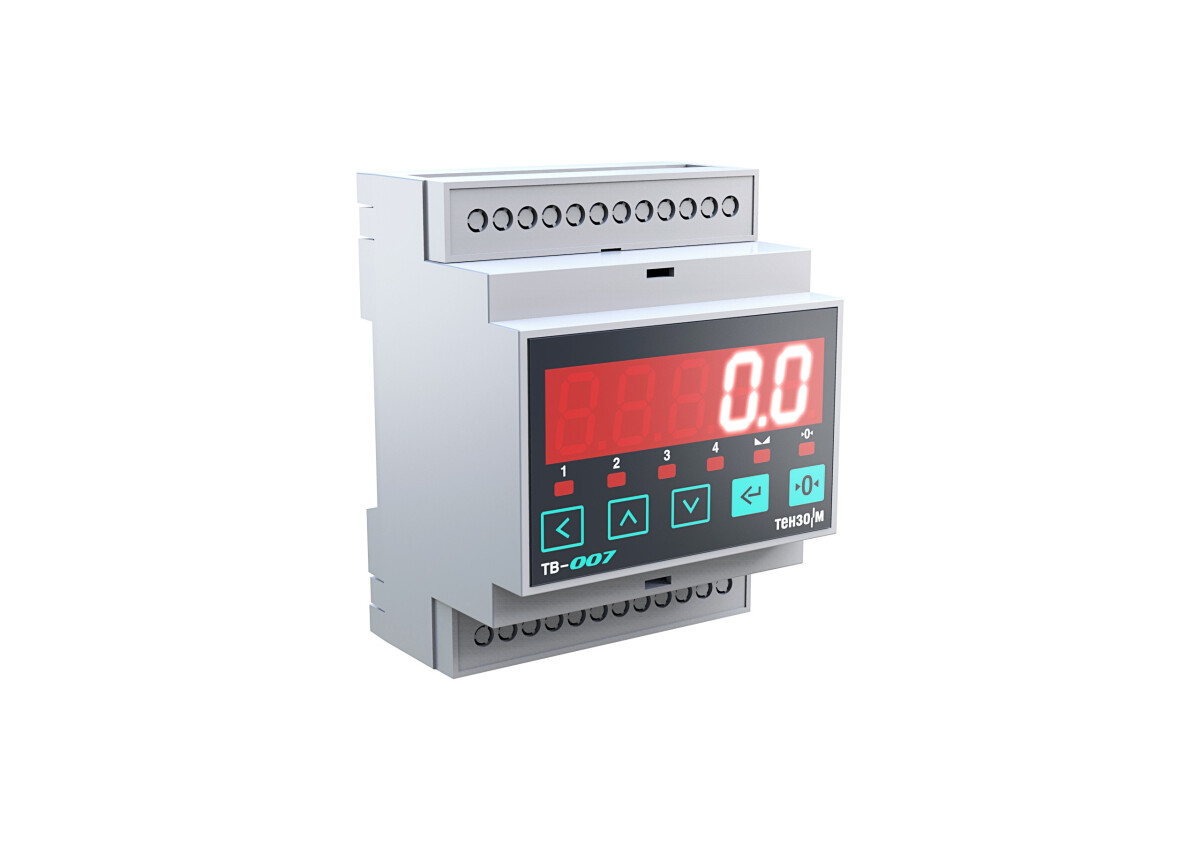

Весоизмерительный преобразователь-контроллер ТВ-007
Достоинства
- Интерфейсы RS-485
- Протоколы: «Тензо-М» и ModBUS-RTU
- 4 дискретных входа и 4 дискретных выхода в версии программы С703
- Питание тензодатчиков по шестипроводной схеме
- Знакопеременное питание тензодатчиков
- Аналоговый выход
- Установка на на DIN-рейку
Описание
Прибор позволяет:
- отображать результаты измерения веса
- управлять процессом дозирования путем включения и выключения дискретных выходов (для версии прибора с модулем дискретных входов/выходов)
- выдавать нормированный аналоговый сигнал пропорционально измеренному весу или коду, полученному по интерфейсу связи RS-485 (только для протокола Modbus RTU)
- обмениваться информацией с другими устройствами по каналу связи RS-485 в соответствии со стандартом (протокол обмена Тензо-М или Modbus RTU)
Программное обеспечение ТВ-007 позволяет настроить его на несколько режимов работы:
- Простой дозатор с возможностью дистанционного управления по каналу связи с дискретными входами-выходами
- Однокомпонентный дозатор, управление заслонками: «Загрузка Грубо», «Загрузка Точно» и «Выгрузка»
- Вычитающий дозатор, выгрузка продукта из бункера накопителя: «Выгрузка Грубо», «Выгрузка Точно», «Загрузка»
Версии программного обеспечения
|
Наименование модуля расширения |
Версия ПО |
|---|---|
|
Модуль дискретного ввода/вывода (4/4) |
С703 |
|
Модуль аналогового выхода (0...20 мА, 0...5/10 В) |
С703А |
|
Без модулей расширения |
С703B |
Технические характеристики
|
Параметр |
Без модулей расширения |
Модуль дискретного ввода/вывода |
Модуль аналогового выхода |
|---|---|---|---|
|
Внутренняя разрешающая способность на 1 мВ/В, не хуже |
60 000 |
||
|
Нелинейность не более, % |
0.002 |
||
|
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже |
2 |
||
|
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже |
2 |
||
|
Диапазон входного аналогового сигнала, мВ/В |
– 3 ÷ + 3 |
||
|
Минимальный входной сигнал на одно поверочное деление, мкВ |
0.25 |
||
|
Тип первичного преобразователя |
тензорезисторный |
||
|
Питание первичного преобразователя знакопеременное, В |
10 |
||
|
Тип линии связи с первичным преобразователем |
шестипроводная |
||
|
Максимальная длина связи с первичным преобразователем, м |
20 |
||
|
Максимальное количество подключаемых преобразователей, Ом |
4х350 |
||
|
Количество дискретных входов (светодиод оптрона) |
— |
4 |
— |
|
Напряжение дискретных входов, В |
— |
24 |
— |
|
Входной ток дискретных входов, мА |
— |
10 |
— |
|
Количество дискретных выходов (открытый коллектор) |
— |
4 |
— |
|
Максимальное коммутируемое напряжение, В |
— |
30 |
— |
|
Максимальный коммутируемый ток для резистивной/индуктивной нагрузки, А |
— |
0.5/0.2 |
— |
|
Дисплей цифровой 6-ти разрядный |
светодиодный |
||
|
Количество разрядов индикации веса |
5 |
||
|
Размер одного разряда (видимый), мм |
10 х 7 |
||
|
Время установления рабочего режима, мин., не более |
10 |
||
|
Напряжение питания постоянного тока, В |
18 ÷ 36 |
||
|
Потребляемая мощность, ВА, не более |
3 |
||
|
Рабочий диапазон температур, °С |
– 20 ÷ +50 |
||
|
Допустимый диапазон температур, °С |
– 30 ÷ +60 |
||
|
Атмосферное давление, кПа |
84 ÷ 107 |
||
|
Влажность, % (при 35 °С), не более |
95 |
||
|
Тип корпуса |
для установки на DIN-рейку |
||
|
Габаритные размеры, без присоединительных разъемов, мм |
118×96×48 |
||
|
Масса, кг, не более |
0.2 |
||
Комплектация
Стандартная комплектация
- Весоизмерительный преобразователь-контроллер ТВ-007
- Ответный разъём тензодатчика*
- Ответный разъём питания и интерфейса*
- Ответный разъем модуля дискретного ввода / вывода или аналогового вывода*
* Не входит в комплект поставки, если прибор поставляется в составе дозаторов
