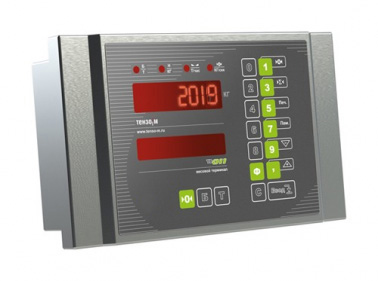

Весоизмерительный преобразователь-контроллер ТВ-011

Весовой преобразователь-контроллер ТВ-011 предназначен для использования в различных весодозирующих устройствах: дозаторы, поточные весы, конвейерные весы. Прибор рассчитан на подключение до 8 тензодатчиков сопротивлением до 350 Ом.

Прибор изготовлен в нержавеющем корпусе, ориентированном для монтажа в щит. Имеет яркий двухстрочный светодиодный индикатор и прочную пленочную клавиатуру. Внутренняя системная шина позволяет одновременно установить в прибор до 4 различных модулей расширения: Входов-выходов 8/8ОК, Аналоговый выход(0-5В, 4-20мА), Аналоговый вход(0-5В, 4-20мА), управления Шаговым двигателем, Конвейерный 4/4ОК.

Задать вопрос

Фотогалерея

Описание

Версии

Технические характеристики

Комплектация

Поддержка

Описание

Типовое программное обеспечение прибора поддерживает простые алгоритмы суммирующего дозатора-компаратора на 8 каналов, вычитающего дозатора, многокомпонентного дозатора. Существуют версии ПО для управления дозаторами для фасовки сыпучих продуктов в мешки или технологический процесс, бункерными весами, а также различные спецверсии.

Достоинства

Корпус из нержавеющей стали
Степень защиты по лицевой панели IP65
Цифровая клавиатура
Широкие возможности конфигурирования за счет специальных модулей расширения:

Модули дискретного ввода/вывода 8 на 8, два вида разъемов
Модуль аналогового вывода 4-20мА (0-20мА, 0-5В, 0-10В)
Модуль аналогового ввода 4-20мА (0-20мА, 0-5В, 0-10В)
Модуль дискретного ввода/вывода 4 на 4 для версии конвейерных весов

Широкий перечень версий программных прошивок для различного оборудования

Версии

Для бункерные весы «ПОТОК»

Версия ПО	Наименование ПО	Описание	Примечание
Pt-1.06	"Поток"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в бункерных весах "ПОТОК"
Pt-1.10	"Поток"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в бункерных весах "ПОТОК" для учета основного сырья на предприятиях по производству изделий из пластмассы методом экструзии
AVP-49	"Поток"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-009 версий «Pt-31» - «Pt-37» (4П/4 О.К.), «AVP-31» - «AVP-48» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8

Для дозаторов фасовки

Версия ПО	Наименование ПО	Описание	Примечание
GА-1.05	"Гамма"	8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в дозаторах для фасовки "ГАММА"
GD-1.01	"Гамма сдвоенная"	8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в сдвоенных дозаторах для фасовки "ГАММА"
DL-1.03	"Дельта"	8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в дозаторах для фасовки "ДЕЛЬТА"
FC-1.01	"Фасовщик цемента"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в дозаторах для фасовки в клапанные мешки
FCА-1.2	"Фасовщик цемента аэрационный"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в дозаторах для фасовки в клапанные мешки "ДФК-А-А"
GА–109	"Гамма"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д и ТВ-009 версий «12.76», «12.760» (6П/4 О.К.), «GA-100» - «GA-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4
DLT–109	"Дельта"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д версий «12.78» (6П/4 О.К.), «DLT-100» - «DLT-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4

Для технологических дозаторов

Версия ПО	Наименование ПО	Описание	Примечание
Gt–1.03	"Гамма-Технология"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в технологических дозаторах "ГАММА-ТЕХНОЛОГИЯ"
GTD–1.3	"Гамма-Технология сдвоенная"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)	Используется в пультах управления для модернизации карусельных весовыбойных установок
DD–1.02	"Однокомпонентный дискретный дозатор"	8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)	Универсальная версия, используется в пультах управления производства "Тензо-М"
DD–8.02	"Восьмикомпонентный дискретный дозатор"	8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-6)	Используется в пультах управления производства "Тензо-М"
DA–1.01	"Однокомпонентный дискретный дозатор с автоматическим стартом цикла дозирования"	8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)	Используется в пультах управления производства "Тензо-М"
GG-410	"Гамма-Технология"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-009 версий «GG-400» - «GG-409» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8
DD–709	"Семикомпонентный односкоростной дискретный дозатор"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д версий «DD-700» - «DD-707» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1
DD–729	"Пятикомпонентный двухскоростной дискретный дозатор"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д версий «DD-720» - «DD-727» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1
DD–429	"Вычитающий двухскоростной дискретный дозатор"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д версий «DD-420» - «DD-427» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1
DD–109	"Восьмиканальный дозатор-компаратор"	8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1	Используется для замены ТВ-003/05Д версий «DD-100» - «DD-107» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1
AL–1.20	"Альфа"	8 вход / 8 выход – 1 модуль (разъем DB-25), выход 4 - 20мА – 1 модуль (разъем Weidmuller), вход 4 - 20 мА - 1 модуль (разъем Weidmuller)	Используется в пультах управления производства "Тензо-М"
AL–1.09	"Альфа"	8 вход / 8 выход – 1 модуль, вход 4 - 20 м А - 1 модуль, выход 4 - 20м А – 1модуль, разъемы Weidmuller	Используется для замены ТВ-011 версий «AL-1.01» - «AL-1.08» (не подходит для дозаторов с шаговым двигателем)

Для конвейерных весов ВНК

Версия ПО	Наименование ПО	Описание	Примечание
CV–1.07	"Конвейерные весы"	4 вход / 4 выхода -1модуль, 4-20 мА или (0-24 мА; 0-20мА; 0–5В; 0-10В)-1модуль, разъемы Weidmuller	Используется в пультах управления конвейерными весами

Для расходомеров топлива

Версия ПО	Наименование ПО	Описание	Примечание
FUEL-5	"Расходомер топлива"	8 вход / 8 выход – 1 модуль (разъем DB-25 или Weidmuller), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)	Используется в пультах управления массовых расходомеров топлива УДР

Для весов – разбраковщиков штучных грузов

Версия ПО	Наименование ПО	Описание	Примечание
UB-339	"Весы – разбраковщик штучных грузов"	8 вход / 8 выход – 1 модуль (разъем Weidmuller или DB-25), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)	Используется для замены ТВ-003/05Д (8П/4 О.К.) версий «UB-330» – «UB-332» и ТВ-009 (8П/8 О.К., 4П/4 О.К.) версий «UB-200» – «UB-210». Для замены требуется переходник 8/8

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже	100 000
Нелинейность не более, %	0,002
Внутренняя разрешающая способность на 1 мВ/В, не хуже	100000
Диапазон входного аналогового сигнала, мВ/В	до 4
Тип первичного преобразователя	тензорезисторный
Питание первичного преобразователя, В	5
Тип питания преобразователя	постоянное/ знакопеременное
Тип линии связи с первичным преобразователем	шестипроводная
Максимальное количество подключаемых первичных преобразователей (тензодатчиков)	8 х 350Ом
Тип индикатора	светодиодный
Количество цифровых разрядов основного (дополнительного) индикаторов	6 (10)
Размер изображения одного символа основного (дополнительного) индикаторов, мм	8 х 14 (5 х 8)
Цвет индикаторов основного и дополнительного	красный
Время установления рабочего режима, мин, не более	10
Напряжение питания, В	220 +/-10%
Частота напряжения питания, Гц	50
Потребляемая мощность, ВА, не более	20
Рабочий диапазон температур, °С	-30...+40
Атмосферное давление, кПа	84... 107
Влажность, % (при 25 °С)	до 80
Степень защиты оболочкой по ГОСТ 14254-96: - по лицевой панели - по задней панели	IP65 IP42
Габаритные размеры, мм	288 x 170 x 138
Масса, кг, не более	3.0

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Весовой преобразователь-контроллер ТВ-011
Сетевой кабель
Разъем для подключения тензодатчиков
Разъемы к модулям расширения*

* – 1) количество и тип зависят от заказанной версии ТВ-011; 2) при заказе прибора ТВ-0011 с переходником 8/1, 8/8 или 6/4 ответный разъем к модулю дискретного ввода/вывода Wedmuller не поставляется, т.к. он идет в составе переходника
