Весоизмерительный преобразователь ТВ-003/05Д

Весовой преобразователь ТВ-003/05Д предназначен для использования в статических платформенных весах. Высокая разрешающая способность и широкий входной диапазон позволяют использовать тензодатчики с рабочим коэффициентом передачи от 1 до 3 мВ/В.

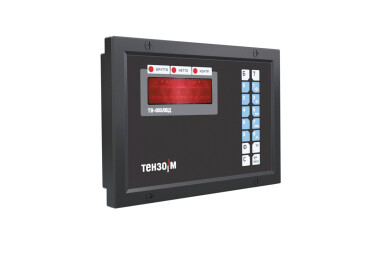

Преобразователь ТВ-003/05Д выполнен в плоском корпусе размером 249х174х60 со светодиодным индикатором с высотой символов 14мм.

Руководство по эксплуатации

Задать вопрос

Достоинства

Модификации

Технические характеристики

Комплектация

Поддержка

Достоинства

возможность оснащения терминала различными интерфейсами:
- RS-232/485 (поддержка работы по протоколам: ModBUS, «Тензо-М» и 6.43);
- RS-232/485 и Wi-Fi;
- Ethernet;
возможность настройки пользователем аналогового выхода в четырех различных режимах работы с выходом по току (0-20 мА, 4-20 мА) или по напряжению (0-5В, 0-10В);
режимы работы:
- брутто/нетто;
- суммирование нетто;
- взвешивания животных;
- счётная функция;
питание тензодатчиков по шестипроводной схеме;
возможность автоматической компенсации ухода "нуля".

Модуль Wi-Fi может работать в двух режимах:

«точка доступа» – модуль самостоятельно организует сеть;
«инфраструктура» – модуль подключается к существующей сети предприятия.

Для настройки модуля Wi-Fi необходимо подключить терминал через интерфейс RS-232 к компьютеру, на котором установлена программа настройки конфигурации модуля Wi-Fi и настроить его в соответствии с инструкцией по настройке.

Модификации

Модификация терминала	Интерфейс и питание
М16.001	Без интерфейса, 220В
М16.002	RS 232/485, 220В
М16.003	Wi-Fi, RS232/485, 220В
М16.004	Ethernet, 220В
М16.007	RS 232/485, Wi-Fi, +12В
М16.008	Аналоговый выход
М16.009	Без интерфейса, +12В
М16.010	RS 232/485, +12В
М16.011	Ethernet, +12В
М16.012	Аналоговый выход, +12В

Технические характеристики

Нелинейность не более, %	0,001
Внутренняя разрешающа способность на 1 мВ/В, не хуже	100000
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже	2
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже	2
Диапазон входного аналогового сигнала, мВ/В	От -0,97 до +3
Минимальный входной сигнал на одно поверочное деление, мкВ	0,25
Тип первичного преобразователя	тензорезисторный
Питание первичного преобразователя	5В
Тип линии связи с первичным преобразователем	шестипроводная
Максимальная длина связи с первичным преобразователем, м	20
Минимальное входное сопротивление тензодатчика , Ом	80
Дисплей цифровой 6-ти разрядный	светодиодный
Размер изображения одного символа, мм	14 х 10
Количество разрядов индикации веса	6
Напряжение питания, В	187÷242
Потребляемая мощность, ВА, не более	13
Рабочий диапазон температур, °С	-20... +50
Степень защиты оболочкой	IP65
Габаритные размеры, мм	249 x 174 x 60
Масса, кг, не более	1,5

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Весоизмерительный преобразователь
Паспорт
Руководство по эксплуатации и калибровке (входит в комплект отдельной поставки, не в составе весов)
