Тензорезисторный свайный датчик СВД

Измерение силы, действующей на сваю со стороны фундаментной плиты здания.

При строительстве и эксплуатации свайных фундаментов важно знать, все ли сваи равномерно и постоянно несут заданную нагрузку, не на­чалось ли просе­дание и разгружение отдельных свай. Своевременная ин­формация о нештатной работе свай позволяет заблаговременно принять не­обхо­димые меры по укреплению основания, и предотвратить растрескивание, неравномерность осадки или разрушение фундамента.

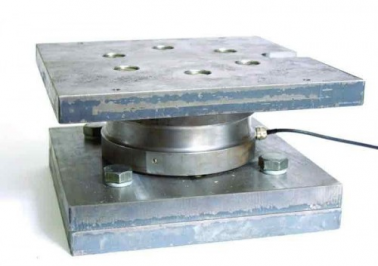

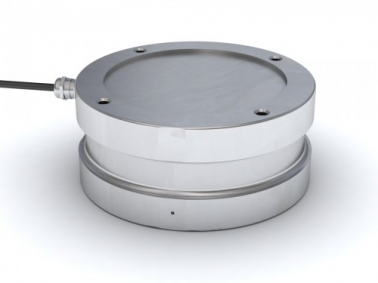

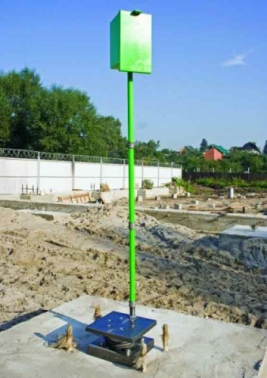

Датчик выполнен в виде низкого полого цилиндра из нержавеющей стали. Тензорезисторы размещены на внутренней стенке цилиндра. Гермети­зирующие крышки приварены к упругому элементу лазерной сваркой. Дат­чик опирается на за­кладную плиту, приваренную к арматуре головки сваи. Зазор между сваей и закладной плитой бетонируют. Сверху на датчик накла­дывается вторая закладная плита, на которую опирается после бетонирова­ния плита фундамента. Через плиту фундамента пропущена вертикальная труба, высота которой больше номинальной толщины фундаментной плиты. К верхней части трубы прикреплен запирающийся металлический антивандальный защищенный короб, в котором находится разъем для подключения весового терминала или другой вторичной аппаратуры.

Пространство между опорной и силоприемной плитами защищено кожу­хом, вследствие этого бетон не блокирует датчик при заливке фундаментной плиты, чувствительность датчика полностью сохраняется, и он измеряет всю силу, воспринимаемую сваей.

Конструкция свайного датчика и узла его сопряжения со сваей защи­щена патентом РФ.

Для большинства свай достаточно использовать один датчик.

При использовании свай большого диаметра, например, буронабивных, и при увеличении силы давления фундамента на сваю возможна установка на опорную плиту нескольких датчиков работающих параллельно, сигналы которых также выводятся через трубу в защищенный короб.

Датчики «Тензо-М» - надежная опора!
