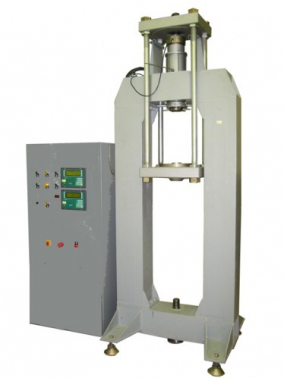

Эталонная силозадающая машина с гидравлическим умножающим устройством ЭСМГ-50ТМ

Архив

Задать вопрос

Описание

Технические характеристики

Комплектация

Поддержка

Описание

Машина предназначена для поверки или калибровки крановых весов, силоизмерительных и весоизмерительных датчиков растяжения и сжатия.

Принцип действия машины основан на методе сличения выходного сигнала поверяемого датчика или весов с выходным сигналом образцового динамометра, при их одновременном нагружении одной и той же нагрузкой.

Схема скомпонована таким образом, что нагружающий цилиндр, поверяемый датчик (поверяемые весы) и образцовый динамометр посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной нагружающим силовым цилиндром.

Технические характеристики

Диапазон воспроизведения нагрузки (максимально), тс	от 0 до 50
Скорость изменения нагрузки, кгс/сек	0÷400
Минимальное время нагружения от 0 до 20тс, сек	90
Минимальное время нагружения от 0 до 50 тс, сек	200
Предел допускаемого значения систематической составляющей погрешности, % от номинальной нагрузки	±0,01
Предел допускаемого значения среднего квадратического отклонения (СКО) случайной составляющей погрешности, % от номинальной нагрузки: до 20% от верхнего предела свыше 20% от верхнего предела	±0,02 ±0,01
Питание от трёхфазной сети переменного тока с параметрами: Напряжение, В Частота, Гц Потребляемая мощность, кВт, не более	380 50 2
Диапазон рабочих температур, °С	от +15 до +35
Габаритные размеры силовой части, мм, не более: Высота Ширина Глубина	2720 1020 840
Габариты шкафа управления, мм, не более: Высота Ширина Глубина	1700 760 540
Наибольшая высота рабочей зоны для испытаний на сжатие, мм	440
Наибольшая высота рабочей зоны для испытаний на растяжение, мм	1100
Масса, кг, не более: Силовой части Шкафа управления	1000 250

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

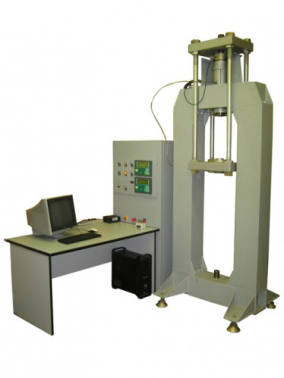

Комплектация

Силовая часть машины
Шкаф управления
Комплект образцовых динамометров
Компьютер
Программное обеспечение
Оснастка для комплекта образцовых динамометров
Эксплуатационная документация
